Darippert's JLA21B herstel project

Voor de hardcore pimpers en verbouwers van de quads.

Re: Darippert's JLA21B herstel project

Berichtdoor darippert » 20 feb 2015 15:30

@spides89 en @Z@@lo Waarschijnlijk bij onze sponsor, maar bedankt voor de tip.
----------------------------------------
Heb een : YAMAHA WARRIOR
Heb gehad : Jinling JLA21B 5th anniversary 2013

----------------------------------------
Avatar gebruiker
darippert
300cc

Berichten: 190
Geregistreerd: 26 mei 2014 22:37
Woonplaats: Zuid Limburg

Delen op

Share on Facebook Facebook

Re: Darippert's JLA21B herstel project

Berichtdoor darippert » 20 feb 2015 15:43

Gisteravond nog even wat geknutseld aan de bedrading met als resultaat dat het achter licht, kenteken verlichting, rem verlichting en de achter kniperlichten weer werken samen met de dashboard verlichting.

Afbeelding

Afbeelding
----------------------------------------
Heb een : YAMAHA WARRIOR
Heb gehad : Jinling JLA21B 5th anniversary 2013

----------------------------------------
Avatar gebruiker
darippert
300cc

Berichten: 190
Geregistreerd: 26 mei 2014 22:37
Woonplaats: Zuid Limburg

Re: Darippert's JLA21B herstel project

Berichtdoor darippert » 24 feb 2015 09:26

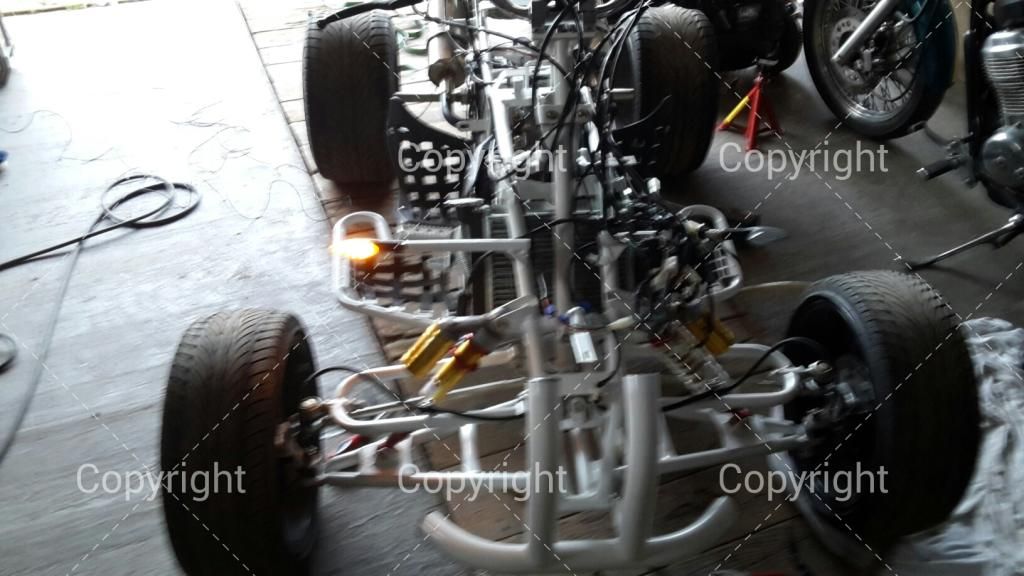

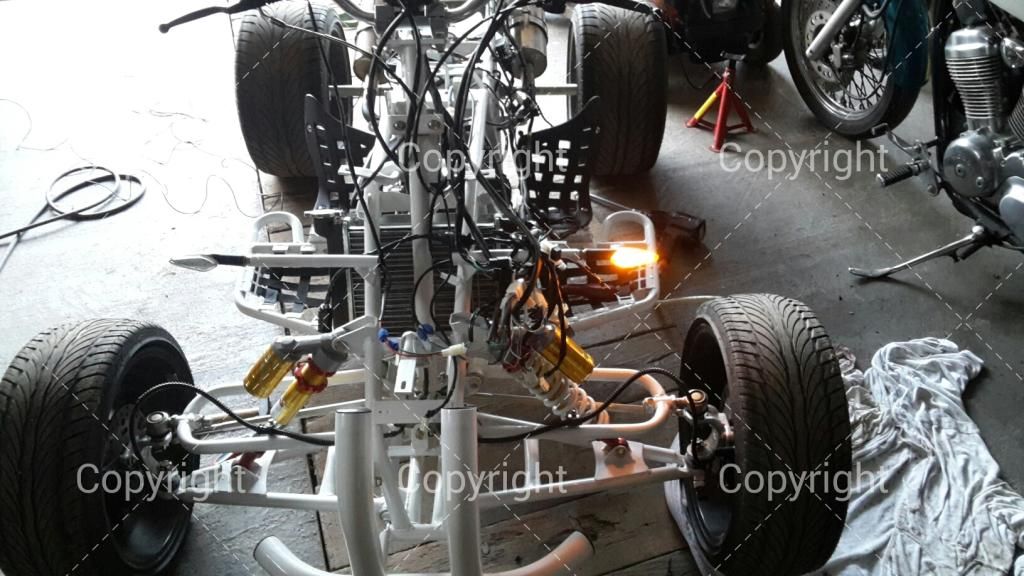

En de voor knipperlichten werken ook weer!

Afbeelding

Afbeelding

En de nerf en hiel bars zitten er ook weer onder...
----------------------------------------
Heb een : YAMAHA WARRIOR
Heb gehad : Jinling JLA21B 5th anniversary 2013

----------------------------------------
Avatar gebruiker
darippert
300cc

Berichten: 190
Geregistreerd: 26 mei 2014 22:37
Woonplaats: Zuid Limburg

Re: Darippert's JLA21B herstel project

Berichtdoor spides89 » 27 feb 2015 13:55

Schiet mooi op ! :thumbup:
spides89
300cc

Berichten: 262
Geregistreerd: 15 apr 2010 10:45

Re: Darippert's JLA21B herstel project

Berichtdoor darippert » 01 maart 2015 00:08

In principe wel, alleen het stekkertje van de toeter is waarschijnlijk verloren gegaan en weet niet welke draden dat zijn zo ook met de alarm verlichting en zit ik nog met een kabeltje vanaf de koppelings handle...... toevallig iemand een schema of iets dergelijks? En nog wat als je start relais "klappert" als je op de startknop drukt is deze dan stuk?.......
----------------------------------------
Heb een : YAMAHA WARRIOR
Heb gehad : Jinling JLA21B 5th anniversary 2013

----------------------------------------
Avatar gebruiker
darippert
300cc

Berichten: 190
Geregistreerd: 26 mei 2014 22:37
Woonplaats: Zuid Limburg

Re: Darippert's JLA21B herstel project

Berichtdoor Firehuntah » 01 maart 2015 00:26

Kabel voor de claxon is als het goed is lichtgroen en gewoon een groene voor massa. Kun je ook even meten op de stekker van de stuurschakelaar, dan kun je zien welke kleur je moet hebben.

Voor de alarmlichten is paars, deze zit via zo'n stekkertje met diodes verbonden naar oranje en blauw (knipperlichten).

Koppelingshendel weet ik zo even niet, die gebruik ik zelf niet meer. ;)

En met je startrelais, denk dat je accu gewoon leeg is. Deze even opladen en weer proberen. Of even met een andere accu proberen.
E-Streetquad project - www.e-streetquad.nl
Avatar gebruiker
Firehuntah
500cc
500cc

Berichten: 2031
Geregistreerd: 07 okt 2012 13:32
Woonplaats: Limburg

Re: Darippert's JLA21B herstel project

Berichtdoor darippert » 01 maart 2015 02:18

Hmm, Goed dat je dat even opmerkt, nu hangt aan groen en lichtgroen de bobine met bougie :? dat gaan we binnenkort dus even aanpassen...

Maar nu is de vraag waar moet de bobine en bougie dan op?.

Zal eens proberen om er een paar foto's van de maken mischien komen we er dan wel samen uit...
----------------------------------------
Heb een : YAMAHA WARRIOR
Heb gehad : Jinling JLA21B 5th anniversary 2013

----------------------------------------
Avatar gebruiker
darippert
300cc

Berichten: 190
Geregistreerd: 26 mei 2014 22:37
Woonplaats: Zuid Limburg

Re: Darippert's JLA21B herstel project

Berichtdoor Firehuntah » 01 maart 2015 08:46

Maak er inderdaad maar eens foto's van, wat makkelijker om te zien dan. :)

Met de bobine weet ik ook niet echt meer, meen dat hier gewoon een zwarte op zat of zwart/groen. Kan straks wel eens naar de kabelboom kijken, heb ik nog liggen hier.
E-Streetquad project - www.e-streetquad.nl
Avatar gebruiker
Firehuntah
500cc
500cc

Berichten: 2031
Geregistreerd: 07 okt 2012 13:32
Woonplaats: Limburg

Re: Darippert's JLA21B herstel project

Berichtdoor darippert » 02 maart 2015 20:25

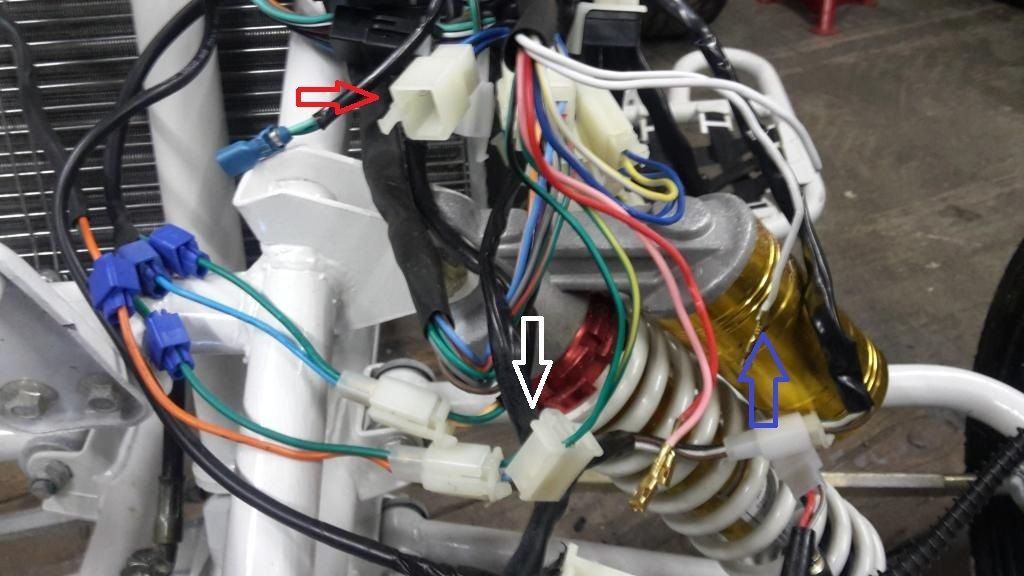

Hierbij de foto, als ik het goed heb gezien op een andere foto moet er aan de 2 witte draden een aparte stekker. (Blauwe pijl) maar waar gaat die dan op?
dan zit ik nog met een rode en een rose, die moeten volgens mij in de stekker met de witte pijl, maar op welke kleuren? want volgens mij moet stekker witte pijl in stekker met rode pijl :crazy:

Hoop dat het een beetje duidelijk is wat ik bedoel

Afbeelding
----------------------------------------
Heb een : YAMAHA WARRIOR
Heb gehad : Jinling JLA21B 5th anniversary 2013

----------------------------------------
Avatar gebruiker
darippert
300cc

Berichten: 190
Geregistreerd: 26 mei 2014 22:37
Woonplaats: Zuid Limburg

Re: Darippert's JLA21B herstel project

Berichtdoor Firehuntah » 02 maart 2015 20:44

De 2 witte draden zijn van je alarmlichtschakelaar, deze moeten in de kabelboom op grijs (van knipperrelais) en paars (naar blokje met diodes voor beide knipperlichten) komen.

De roze heeft met je startrelais te maken, hoe deze precies aangesloten hoort te zitten weet ik even niet, misschien dat iemand dit weet of kan zien bij zijn eigen JLA. De rode weet ik ook niet, of is het toevallig rood/geel? Als die helemaal rood is dan kan het alleen maar + vanaf je accu zijn.
E-Streetquad project - www.e-streetquad.nl
Avatar gebruiker
Firehuntah
500cc
500cc

Berichten: 2031
Geregistreerd: 07 okt 2012 13:32
Woonplaats: Limburg

VorigeVolgende

Keer terug naar projecten

Wie is er online

Gebruikers op dit forum: Geen geregistreerde gebruikers. en 4 gasten
